產品介紹

產品功能介紹

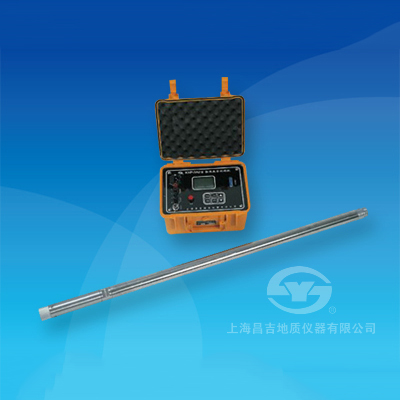

KXP-3A2型數字測斜儀是本公司最新研制的、數據自動記錄的、新型的數字井斜測量?jī)x器，是公司傳統測斜儀器的升級換代產品。可用于垂直或定向井（孔）的頂角和方位角的測量，也可用于定向鉆孔頂角、方位角的測量，是非磁性礦區工程、水文、油田、煤田、地質等領域孔徑大于40㎜的井斜測量的優選儀器。

一、主要技術特點

1、采用高精度的重力加速度計和三維磁阻傳感器組成儀器測量系統，靈敏度高、重復性好、體積小。
2、應用現代數字信號處理技術進行測量系統的結構、電氣和機械參數誤差分析，準確計算頂角和方位角，使測量結果達到高精度的要求。
3、采用新型A/D轉換的單片機作為測斜探管數據采集系統，實現高精度數據采集。
4、應用現代通信編碼長線傳輸技術，實現長電纜數字信號可靠傳輸，提高儀器的抗干擾能力。
5、儀器抗震性能好，實際測點深度間隔及測點數可任意選擇，提高了測量效率。
6、采用高亮度LCD圖形顯示方式，由6個控制鍵完成控制單元的人機交互操作，測量數據自動記錄儲存，無需人工干預。
7、鍵盤操作與顯示界相面結合，使用更方便，選購微型打印機，還可進行現場打印測斜結果。

二、主要技術指標和參數

1、測斜深度：                      ≤1200米；
2、參數測量范圍與精度
頂角測量范圍：                     0°～50°；
測量精度：                            ± 0.2°；
方位角測量范圍：                 0°～360°；
頂角 1O～3O時：                測量精度為±5°；
頂角3O～50O時：               測量精度為±3°；
3、測量方式：                      定點測量，測點深度間隔及測點數任意確定；
4、記錄方式：                      自動記錄，數據自動儲存；
5、工作電源：                       AC220V±10% ，50Hz；
6、地面控制單元工作環境： 溫度：-10℃～50℃；相對濕度：≤85%；
7、測斜探管工作環境：        溫度：0℃～75℃；承壓：≤15MPa；
8、外型尺寸與重量：            地面儀器：270㎜×220㎜×155㎜；2.4㎏；
                                               測斜探管：&pHi;40㎜×1600㎜；10㎏。
